厂家批发电话
当前位置:不锈钢带 > 产品大全 > 不锈钢棒 > 奥氏体系 > SUS304不锈钢棒
SUS304不锈钢棒

SUS304不锈钢棒

  • 材质/产品型号SUS304
  • 产地/生产厂家
  • 批发价格60元/kg (获取实时批发报价,请拨打业务咨询电话!)
  • 业务电话021-37911016、183-2126-6886
  • 在线询价在线报价    在线报价
产品详情

产地/厂家:日本
材质:SUS304
JIS(对应标准或合金名称):SUS304
★根据客户要求可小批量定制相应的硬度和规格。
★根据库存情况,可提供相关样品。

钢种:

SUS304不锈钢棒


SUS304化学成分:NAS304化学成分:

SUS304不锈钢棒

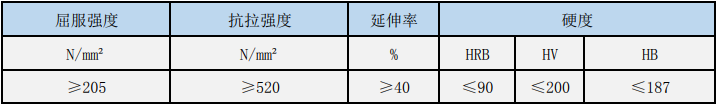

SUS304机械性能:NAS304机械功能:


SUS304主要特性

具有良好的耐蚀性、耐热性、低温强度和机械性能,冲压弯曲等热加工性好,无热处理硬化现象,无磁性。
热处理
固溶处理
其目的是使碳化物充分溶解并在常温下保留在奥氏体中,从而在常温下获单相奥氏体组织,使钢具有高的耐腐蚀性能。
固溶处理的加热温度一般均较高,在1050-1100℃之间,并按含碳量的高低作适当调整。由于18-8不锈钢导热性很差,
不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。固溶处理时,要特别注意防止增碳。
因为增碳将会增加18-8钢的晶间腐蚀倾向。冷却介质,一般采用清水。固溶处理后的组织一般是单相奥氏体,
但对含有钛、铌、钼的不锈钢,尤其当是铸件时,还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右。
除应力退火
为了消除冷加工后的残余应力,处理在较低的温度下进行。一般加热至250-425℃,经常采用的是300-350℃。
对于不含钛或铌的钢不应超过450℃,以免析出碳化铬而引起晶间腐蚀。
为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。加热温度一般不低于850℃。
冷却方式,对于含有钛或铌的钢可直接在空气中冷却;对于不含有钛或铌的钢应水冷至500℃以后再在空气中冷却。
稳定化处理
为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时,由于TiC和NbC减少而引起耐晶间腐蚀性能降低
需将这种不锈钢加热到一定温度后 (该温度使铬的碳化物完全溶于奥氏体,而TiC和NbC只部分溶解)再缓冷。
在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC,而不析出铬的碳化物,
从而消除18-8奥氏体不锈钢的晶间腐蚀倾向。这种处理过程称之为稳定化处理。
18-8不锈钢稳定化退火,一般是加热到850-880℃,保温2-6h,随后进行空冷或炉冷。
理化性能
 力学性能
屈服强度 σ0.2=205 MPa
抗拉强度 σb=520 Mpa
延伸率δ5=40%
硬度HB ≤187 HRB≤90 HV ≤200
杨氏模量 E=194020 MPa
硬化指数 n=0.193
厚向各向异性指数 r00=0.936
r45=1.123
r90=0.909
密度ρ=7.93 g·cm-3
比热c(20℃)0.502 J·(g·C)-1
热导率λ/W(m·℃)-1 (在下列温度/℃)
20 100 500
2.1 16.3 21.4
线胀系数α/(10-6/℃) (在下列温度间/℃)
20~100 20~200 20~300 20~400
16.0 16.8 17.5 18.1
电阻率0.73 Ω·mm2·m-1
熔点 1398~1420℃
特性区别
描述 :304和303都是不锈钢的,只是成分不同。SUS303和SUS304是的叫法,
中国则分别叫为Y1Cr18Ni9和0Cr18Ni9,在中国用国际化学元素符号和本国的符号来表示化学成份,
用阿拉伯字母来表示成份含量,从结构式看得出二者的化学成分区别。这两种防腐蚀能力很好,不过304更优;
相关材料的对比,实验的数据表明,不锈钢在168个小时的盐雾实验后也生锈的其他情况下,
达到好的防腐蚀效果可以涂防锈油,但是效果有限,对生产安装不便,主要看你要达到什么样的效果,
在选什么样的材料,目前比较标准的顺序排列:普通镀蓝白锌碳钢 < 镀黑锌碳钢 < 镀镍碳钢 < 不锈钢。
同为低碳钢,其主要区别是碳含量不一样:
sus303 的碳含量约为:≤0.15%;
sus304 的碳含量约为:≤0.08%。
实际上sus304 硫含量也比sus303小很多。
sus303:P≤0.20% ,S≤0.15% 。

就是304不锈钢,简单的说SUS304就是304不锈钢。SUS是材料标准,
304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。
304相当于我国的06Cr19Ni10 (0Cr18Ni9)[1] 不锈钢,也引用了美国的叫法,
称其为:SUS304
由于含有较高的镍且在室温下呈奥氏体单相组织,所以它与Cr13不锈钢相比具有高的耐蚀性,
在低温、室温及高温下均有较高的塑性和韧性,以及较好的冷作成型和焊接性。
但室温下的强度较低,晶间腐蚀及应力腐蚀倾向较大,切削加工性较差。
奥氏体在加热时无相变,因此不能通过热处理强化。只能以提高钢的耐腐蚀性能进行热处理:
SUS304不锈钢棒SUS304不锈钢棒


SUS304用途
304不锈钢以其良好的耐热性,而被广泛应用于制作耐腐蚀和成型性的设备和机件。
目前,304不锈钢已被广泛应用于食品、化工、原子能等工业设备以及装潢领域以及家庭用品、
橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件

 SUS304热处理规范:固熔1010~1150℃快冷。
金相组织:组织特征为奥氏体型。
SUS304即18/8不锈钢。GB牌号为0Cr18Ni9(新标准 06cr19ni10)[1] 。
SUS304是JIS标准材料,是SUS系列奥氏体不锈钢。相当于我国的0Cr18Ni9,美国的304

SUS304不锈钢棒SUS304不锈钢棒








上海知泉工贸公司★★★SUS304不锈钢棒,SUS304不锈钢棒专业供应商,提供新SUS304不锈钢棒,SUS304不锈钢棒批发价格,型号,参数,不锈钢棒厂家销售电话:021-37911016
公司地址:上海金山区亭林镇大亭公路7558弄7612号  电话:021-37911016
CopyRight www.shzqgm.cn 上海知泉工贸有限公司 版权所有 沪ICP备15018580号-1  技术支持:诣策科技
