产地/厂家:日本
材质:NASHX
JIS(对应标准或合金名称):NW6002
★根据客户要求可小批量定制相应的硬度和规格
★根据库存情况,可提供相关样品。
钢种:
NASHX化学成分: NW6002化学成分:NO6002化学成分: SB-435化学成分: B435化学成分:

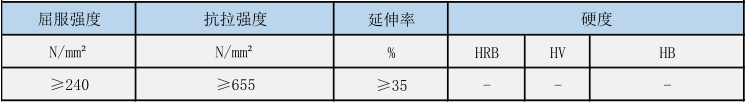

NASHX机械性能: NW6002机械性能:NO6002机械性能: SB-435机械性能: B435机械性能:
NASHX主要特性:
朔性加工性,可成形性。
下表为NAS HX(板厚1.5mm,固溶处理,No.2B精加工材料)的可成形性试验结果。
杯突值(mm)
极限拉伸比
10.3 2.10
可弯曲性
热处理:
NAS HX的推荐固溶处理温度为1149℃~1177℃。
(1149℃~1177℃为SAE AMS5536中规定的固溶处理温度。)
为了抑制析出物生成,热处理后必须急冷。
朔性加工性:
NAS HX推荐热加工温度范围为982~1177℃。NAS HX很容易进行冷加工。
但与标准奥氏体不锈钢相比,加工时需要施加更大的力度。
不管是任何加工工艺,为了获得良好的蠕变性能,加工后必须先进行固溶处理然后才能使用。
焊接性:
NASHX具有良好的焊接性,与标准奥氏体不锈钢一样,可进行TIG焊接、
MIG焊接以及手工电弧焊。在1200℃高温下仍具有极高的强度和耐氧化性。
NASHX用途:
广泛用于燃气涡轮构件和各种加热炉部件等。燃气涡轮的燃烧缸,
补燃气锥管以及其他各种部件,加热炉的风扇,转筒。
托盘金属件以及其他各种部件。
