产地/厂家:日本
材质:NAS75N
JIS(对应标准或合金名称):
★ 可根据客户要求小批量定制相应的硬度和规格
★ 可根据库存情况提供相关样品
钢种:
NAS75N化学成分:

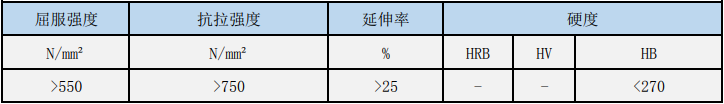

NAS75N机械性能:
NAS75N主要特性:
NAS 75N的点腐蚀指数(PRE)高于40,属于超级双相不锈钢,具有极佳的耐腐蚀性和强度特性。
与UNS S32205、SUS 329J3L、SUS 329J4L(NAS 64)相比,其耐局部腐蚀性好,
可用于化工成套设备、海水淡化成套设备等。本公司可供钢板,耐腐蚀性
与SUS 304、SUS 316L等普通奥氏体不锈钢以及NAS 329J3L(UNS S32205)、
NAS 64等双相不锈钢相比,NAS 75N具有更佳的耐局部腐蚀性(耐点腐蚀性、抗缝隙腐蚀性)
耐酸腐蚀性。

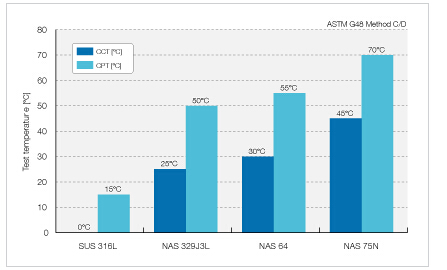

耐点腐蚀性能和耐缝隙腐蚀性能
Image:耐点腐蚀性能和耐缝隙腐蚀性能

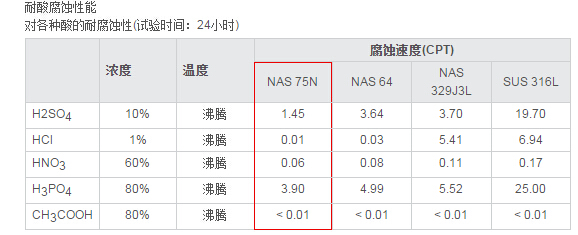

耐酸腐蚀性能
对各种酸的耐腐蚀性(试验时间:24小时)
朔性加工性
由于与SUS 304相比屈服强度、延伸率小,在冷加工时应加以注意。
焊接性
请将焊道间温度控制在100℃以下,以抑制金属间化合物的生成。
无需预热。请使用UNS S32760专用焊料。
热处理
固溶处理温度为1080℃~1120℃(要求符合ASTM标准时,1100℃以上),热处理后必须急冷。
冷却速度应尽量快,必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,NAS 75N的氧化皮会稍难以去除,
因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。
NAS75N用途:
化工设备、化学品船、海水淡化装置,设备、海水泵等。
