产地/厂家：日本
材质：NAS8R10
JIS(对应标准或合金名称）：
★根据客户要求可小批量定制相应的硬度和规格
★根据库存情况，可提供相关样品。
钢种：
NAS8R10化学成分:

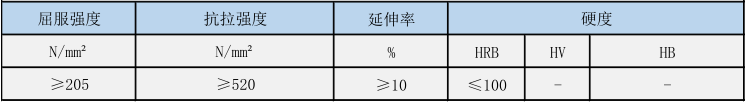

NAS8R10机械性能：
NAS8R10主要特性：
不锈钢中添加了中子吸收性能极佳的硼(B)。
其耐腐蚀性及强度均高，且不会将中子外泄，可用于制造使用后核燃料棒的贮藏架、
运输容器、贮藏容器。加硼不锈钢是在奥氏体不锈钢的基础上添加天然硼进行合金化，
提高热中子屏蔽性能的核反应堆用不锈钢。本材料主要用于废弃燃料贮藏架。
由于为连续铸造工艺材料，硼在其金属结构中曾微细分散，
与现有材料相比，延展性得到提高。
朔性加工性
常温下的可弯曲性，可在内侧半径2t(t=板厚)条件下，弯曲90o。
但需要沿着相对于弯曲线直角的方向，以#320左右的研磨粒度对表面进行研磨精加工。
通过减慢切削速度，进行若干深切削，可进行与SUS304一样的切削加工
切削工具角度请采用大于常规2～3℃锐角
焊接性
可进行保护电弧焊接和TIG焊接，可进行与SUS304一样的焊接作业，
焊接材料推荐使用D308，D308L。
热处理
固溶热处理在加热至1000～1100℃后，在空气中或水中进行快速冷却。
酸洗
表面氧化皮厚时，使用10～25%硝酸、1～4%氟酸的热溶液进行酸洗。
氧化皮薄的情况下，使用12～15%硝酸、1%氟酸的热溶液进行酸洗。
与SUS304相比，易过酸洗，所以请加以注意。
NAS8R10特点:
自然界的硼约含有10%左右的吸收中子的B10。
B10吸收中子，变成B11。
B10 + n0 → B11
钢中的硼含量增加，中子吸收性能提高，在不锈钢中添加约1%B，
可具有相当于未加硼钢3倍板厚的屏蔽效果。
NAS8R10用途:
废弃燃料贮藏架, 废弃燃料贮藏容器, 中子屏蔽材料。
