产地/厂家:日本
材质:NAS64
JIS(对应标准或合金名称):SUS329J4L
★ 可根据客户要求小批量定制相应的硬度和规格
★ 可根据库存情况提供相关样品
钢种:
NAS64化学成分:SUS329J4L化学成分:S32506化学成分:Code Casa2543化学成分:

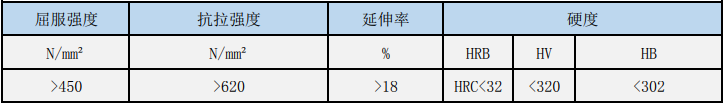

NAS64机械性能:S32506机械性能,Code Casa2543机械性能,A240机械性能
SUS329J4L特性:
(1)与原来的SUS329J1相比,耐点蚀性能要高出一倍以上,特别是耐间隙腐蚀性更是优秀数倍。
(2)在SUS 316无法满足点蚀和应力腐蚀裂纹等局部腐蚀的环境下能发挥良好的性能。
(3)与SUS 316相比,强度更高,也适用于机械构造用部品材料。
(4)因热轧加工性非常良好,适用于再锻造用的钢坯。
NAS64耐间隙不锈钢不锈钢SUS329J4L,AS 64(SUS329J4L等同,UNS S32506)是弊公司开发的
奥氏体和铁素体的双相不锈钢。
与SUS329J1相比因是低碳,高钼所组成,所以局部耐腐蚀性更好。
对于磷酸,乙酸以及各种硫磺化合物等而言具有非常优秀的耐腐蚀性能。弊公司不仅可以提供板材,还可供应管材。
热处理 NAS 64经热处理后不会硬化。固溶化热处理在1050℃~1080℃的温度加热后必须快速冷却。
冷却必须尽快处理,被放置在脆化(475℃脆性、σ(Σ粒子)脆性)的温度范围内的时间必须要短。
加工性 “
热轧强度在1150~950℃范围中与SUS430相同,若是温度在900℃以下需对急速的强度上升引起注意。
再度锻造时,为了防止断裂,加热的高温度到1200℃为止,锻造完了时的温度必须控制在950℃左右。
热加工必须进行固溶化热处理。
冷加工性与SUS 304相比,要留意它的屈服强度高和延伸率低的性质,焊接性 焊接:与标准奥氏体不锈钢相同,
可以进行TIG,MIG焊接以及手工电弧焊。焊接棒使用Y64(N64、SUS329J4L等同),无需预热和后热。
酸洗:
使用硝酸和氟酸的混酸体,与304相比因铬的含量高以致除氧化皮程度不高,
因此酸洗前尽可能地进行短时间的碱浸渍,
另外,表面喷砂将非常有效。
SUS329J4L用途:
作为范围广泛的化学装置用的材料,适用于各种防止公害用的机器,石油化学,纤维,
纸浆,不纯净温水以及海水处理用的机器
等SUS 316无法被使用的环境。
因具有高强度的特性,因此也非常适合水闸的闸门,油井管,地热发电,蓄水槽,
化工设备等对机器的强度以及耐腐蚀性都有很高要求的苛刻环境下使用。
