产地/厂家:日本
材质:NASNW22
JIS(对应标准或合金名称):NW6022
★根据客户要求可小批量定制相应的硬度和规格
★根据库存情况,可提供相关样品。
钢种:
NASNW22化学成分,N06022化学成分,SB-575化学成分,B575化学成分:

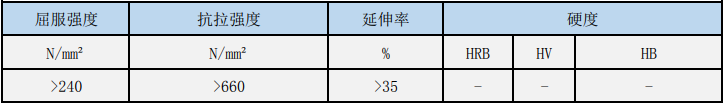

NASNW22机械性能,N06022机械性能,SB-575机械性能,B575机械性能:
NASNW22特性:
NAS NW22——与Hastelloy® C-22®相匹敌的合金——是具有极高耐腐蚀性的Ni-Cr-Mo合金。
在氧化性、还原性环境下均具有极佳的耐点腐蚀性能、
抗缝隙腐蚀性能、抗应力腐蚀开裂性能。广泛应用于排烟脱硫装置、
造纸工艺设备以及废弃物处理工艺设备等恶劣环境。
耐腐蚀性
试验条件:
1) ASTM G48 方法C:试验时间72小时
2) ASTM G48 方法D:试验时间72小时,使用多齿夹子形成缝隙
3) Green death 溶液浸泡:试验时间24小时,
试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2,
缝隙腐蚀试验使用多齿夹子形成缝隙

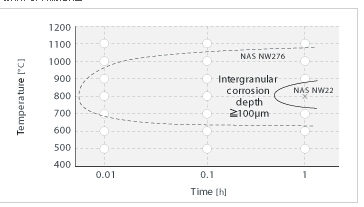

耐晶间界腐蚀性
试验条件:
ASTM G28 方法A
试验时间24小时,沸腾50%H2SO4-Fe2SO4)3水溶液

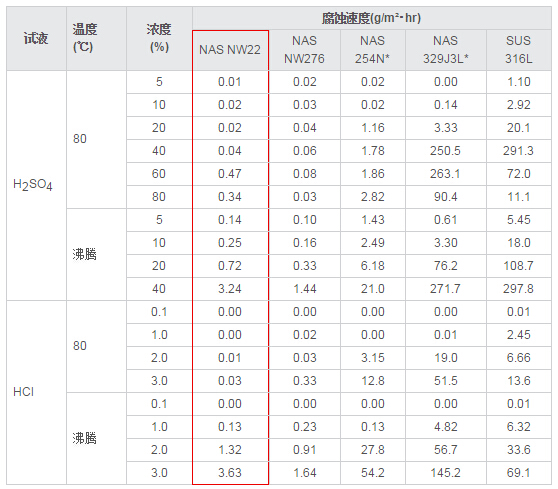

耐酸腐蚀性能
试验条件:试验时间24小时
腐蚀速度单位由g/m2・h换算成mm/y
mm/y = g/m2・h × 8.76/d (d为密度)
[d] NAS NW22:8.70g/cm3, NAS NW276:8.90g/cm3, NAS 254N:
8.06 g/cm3, NAS 329J3L:7.80 g/cm3, SUS 316L:7.98 g/cm3
* NAS 254N:23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)
* NAS 329J3L:22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

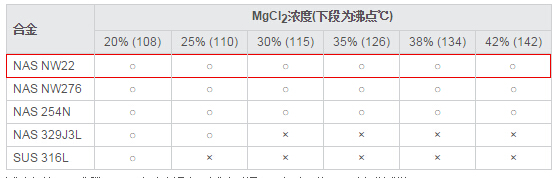

抗应力腐蚀开裂性能
试验条件:用沸腾MgCl2水溶液浸泡,试验时间300小时、使用U型弯曲试样
○:未开裂
×:应力腐蚀开裂
焊接性
可适用使用与不锈钢一样的常规焊接方法。
焊料请使用同质金属的焊料。焊接后不必进行热处理。
热处理
固溶处理温度为1150~1170℃,热处理后必须急冷。
NASNW22用途:
医药成套设备、半导体制造装置、各种化工成套设备、排烟脱硫装置
